Medición de distancia óptica
Los cañones de largo alcance podían disparar a objetivos de hasta más de 40.000 m. Las baterías estaban equipadas con telémetros o radiogoniómetros de Zeiss para la adquisición de objetivos. Estos estaban entre los dispositivos más poderosos y precisos de su tiempo.
Estos aparatos de medición trabajaban según el método de imagen mixta. El observador del objetivo ve dos imágenes idénticas del objetivo grabado en el ocular. Cuando ambas imágenes se superponen girando el volante, se puede leer la distancia en una escala.
Cuanto más separadas estaban las barras de medición del dispositivo, más precisos eran los resultados de medición. Los principales centros de control de las baterías pesadas estaban equipados con telémetros de 10 m. Las estaciones de control secundarias normalmente con dispositivos de 7 m y 4 m.
Las baterías capturadas por los franceses Crèche I y Bastion II conservaron sus telémetros Indicateur de Gisement (modelo 1929) en los puestos de control principales y un dispositivo de 2 m en cada uno de los puestos de control secundarios. Los radiogoniómetros tenían 4000 clasificaciones al igual que los cañones, doble óptica y muy buenos filtros amarillos.
Por supuesto, los radiogoniómetros estaban sujetos a limitaciones técnicas debido a las pérdidas por fricción y luz, así como límites técnicos. Además, las condiciones climáticas y de luz determinan en gran medida los posibles usos.
Los valores medidos se transmitieron eléctricamente a la computadora de control de tiro (base larga — computadora de datos de paralaje). Dependiendo de si el observador de objetivo había colocado la palanca del dispositivo de medición de distancia "Buena Medición" en un punto o contacto permanente, los valores se transfirieron de forma continua u ocasional a la computadora.
Las computadoras de control de tiros procesaron los valores con engranajes mecánicos. Había engranajes para aritmética básica, engranajes de función angular, engranajes de diferenciación e integración para determinar valores mínimos y máximos y convertidores de coordenadas.
Los valores constantes, como la distancia de las armas desde el radiogoniómetro, podrían almacenarse en la computadora. Los valores de referencia calculados para las armas les fueron transmitidos por teléfono o radio.
El tiro también se realizó de acuerdo con la medida de base larga, denominada medida. Aquí, la batería que disparaba y el blanco estaban cortados por dos teodolitos cada uno, un instrumento para medir ángulos horizontales y verticales. La posición de los impactos se leyó en una línea en la lente del telémetro en relación con el objetivo. Aunque la evaluación requirió extensos cálculos, entregó resultados muy precisos.

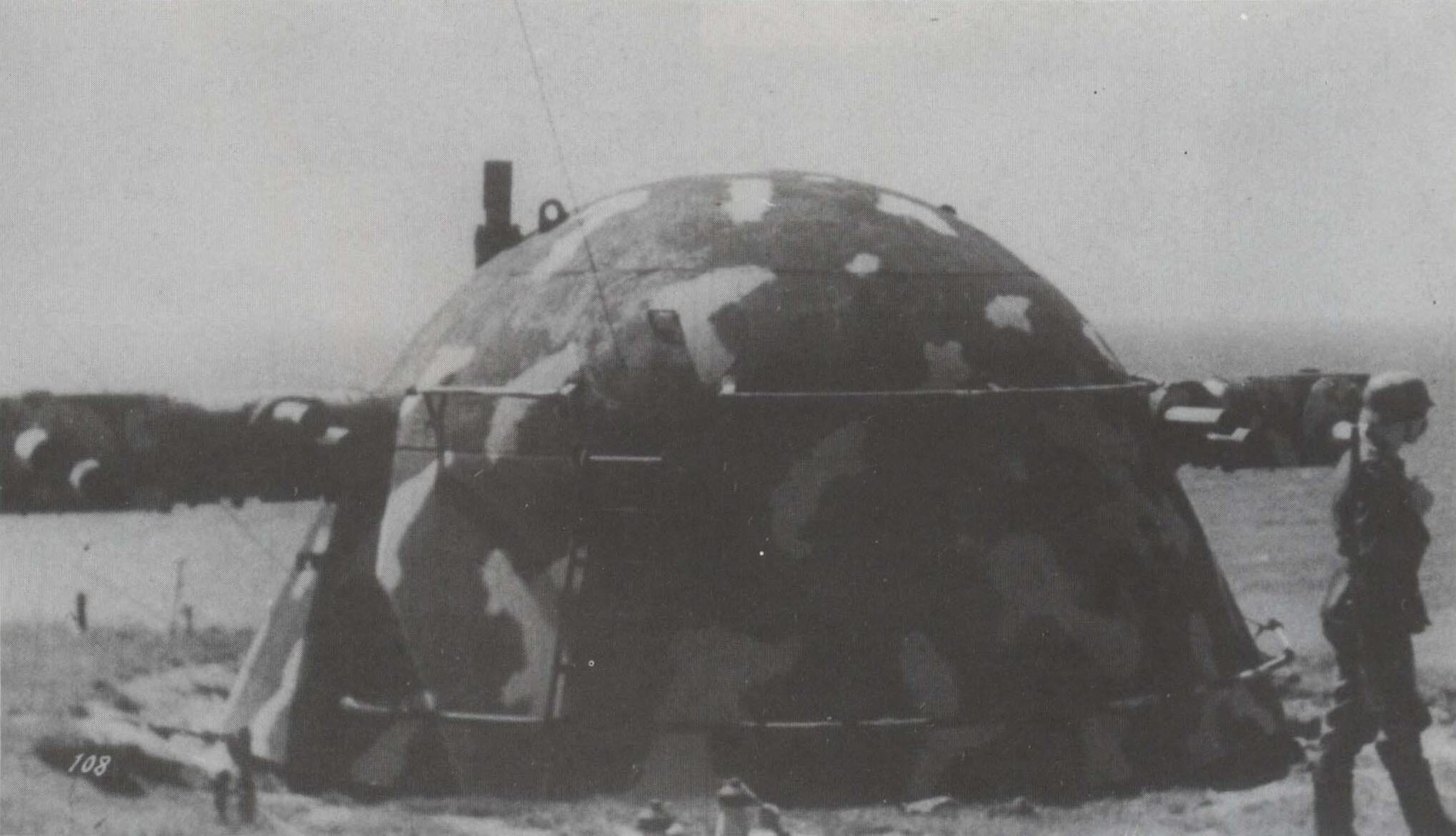

La importante campana giratoria del instrumento de medición-E de la Batterie Todt en Cap Gris-Nez. En cooperación con los centros de control secundarios, se podría medir un rango de 3.420.
Dos imágenes del dispositivo de medición de distancia de 6 m de la Batterie Oldenburg. El observador del objetivo o el oficial de avistamiento al apuntar al objetivo. Con su mano derecha, gira las imágenes del objetivo grabado una encima de la otra para determinar la distancia exacta. Se puede ver el cable en la parte frontal del dispositivo con el que se estableció la conexión a la computadora de control de tiro. El casco de acero probablemente solo esté aquí con fines fotográficos, en la práctica solo fue una molestia.
El ocular de un dispositivo de 2,2 m. A la izquierda de este está el volante para mover las imágenes una sobre otra, a la derecha del ocular, la palanca para "Buena Medición" con el punto de dos niveles o contacto permanente. Debajo de la barra hay una escala en la que se puede leer la distancia.
Artilleros navales transportan parte de la computadora de control de tiro al centro de control de la Batterie Lindemann. En el fondo está la cúpula de acero del instrumento de medición-E de 10 m.
La óptica del dispositivo de 10 m. En caso de daño, esta parte de la óptica podría reemplazarse en poco tiempo en unos simples pasos.
Sala de control de la Batterie MI, en la que se alojaba un instrumento de medición-E de 4 m. La forma del centro de control se asemeja a la del puente de un barco.

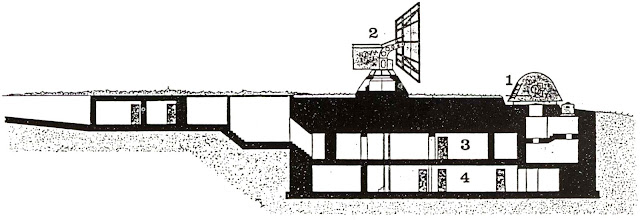

Sección a través del centro de control de la Batterie Lindemann. 1 — Dispositivo de medición-E de 10 m, 2 — Dispositivo Würzburg-Riese Funk-Sender 65 (FuSe), 3 — Salas de ordenadores, 4 — Salas de máquinas y suministros.
La parte superior de la cúpula de acero se coloca sobre el instrumento de medición-E de 10 m con una grúa pórtico.
Un dispositivo de 2,2 m en la sala de control. Las ventanas del búnker podrían plegarse si fuera necesario para permitir una mejor observación.
La sala de control principal de la Batterie Crèche I. El dispositivo de medición-E Indicateur de Gisement estaba ubicado en el piso superior. A continuación se puede ver el techo protector de un periscopio, que se utilizó para observar el campo de batalla.
Radar — radiogoniómetro, rango activo
Además de la medición óptica, la Marina comenzó a detectar objetivos empleando ondas electromagnéticas a partir de 1934, lo que hoy se conoce como radar.
El desarrollo de dispositivos electrónicos de medición de radio (FmG) por parte de las empresas GEMA, Telefunken, Lorenz y Siemens hizo posible medir un objetivo por distancia, elevación y ángulo de acimut. Estos valores podrían usarse como base de tiro para las armas, a través de la computadora de control de tiro.
Los primeros aparatos de FuG 39 G o Funkmeßgerät 39 G, conocidos como aparatos DeTe, telegrafía decimétrica, aparatos de radiomedición-E o aparatos Em-II por motivos de camuflaje, llegaron al Canal de la Mancha en el verano de 1940.
El dispositivo Funkmeßgerät 39 (gB) "Calais" tenía una antena de 2 m x 6 m, la mitad superior de la antena estaba destinada a la recepción, la mitad inferior a la transmisión. El alcance contra objetivos de barcos fue de aproximadamente 15 - 20 km, con una precisión de medición de alcance de 70 m y una precisión de rumbo lateral de aproximadamente +30.
A partir de 1942, el dispositivo fue designado FuMo 1 o Funkmeßortungsgerät 1 por la Armada. En diciembre de 1940, la Batterie Oldenburg fue la última batería pesada en recibir un dispositivo de medición por radio Funkmeßgerät 39 G.
En 1941, las baterías de largo alcance recibieron un Funkmeßgerät 41 G (A) o Funkmeßortungsgerät 51 "Mammut-Gustav" en una estación de radar cerca de Onglevert como dispositivo de búsqueda remota. La antena de 10 m x 20 m se podía girar unos 1.500 en un mástil central, el alcance era de unos 50 km.
Los artilleros navales conocieron el transmisor de radio Würzburg-Riese Funk-Sender 65 (FuSe) estacionado en Cap Blanc-Nez mientras intercambiaban experiencias con la Luftwaffe.
Como resultado, las baterías Lindemann, Todt, Friedrich August y Großer Kurfürst fueron equipadas con un dispositivo "Würzburg Riese", designación naval Funkmeßortungsgerät 214. El "Gigante de Würzburg" tenía un reflector parabólico con un diámetro de 7,5 m. Usando un dipolo giratorio desenfocado, este dispositivo logró una precisión de orientación de ±0,2º en el costado y una precisión de ±0,1º en la elevación.
Transmisor de radio Würzburg-Riese Funk-Sender 65 (FuSe) en Cap Blanc-Nez. El dispositivo se encuentra sobre una base de hormigón.
Dibujo del dispositivo de medición por radio Funkmeßgerät 39 G (gB) en la caja de distribución.
Un Geschützbunker de la 5. Batterie MAA242 en Waringzelle en Cap Gris-Nez. Al fondo, la base de hormigón del Bunkers Typ V143, sobre la que debería montarse el Funkmeßortungsgerät 51.
En el verano de 1944, se inició en Gris-Nez la construcción de una batería de 15-cm con un sistema de medición por radio adjunto. Los tres cañones 15-cm SK L/45 debían acoplarse directamente al Funkmeßortungsgerät 51 "Mammut". Cuando las tropas canadienses se acercaron en agosto de 1944, la obra tuvo que ser abandonada. Incluso hoy en día se puede ver el estado de los trabajos en las instalaciones muy ocultas.
También vale la pena mencionar las baterías antiaéreas de la Luftwaffe y la Marina en el área de Boulogne—Calais, todas ellas equipadas con dispositivos de medición de radio Funkmeßgeräten 212 "Würzburg C" y posteriormente con Funkmeßortungsgerät 213 "Würzburg D". Sin embargo, estos dispositivos mucho más pequeños no podían utilizarse para controlar el fuego de la artillería pesada.
En general, el método de medición por radio no se usó en la medida de lo posible dentro de la Armada. No fue hasta 1943 que la carrera de radio se dividió en Funk-Nachrichten y Funk-Meß y las escuelas para la nueva carrera se crearon mucho más tarde.
Un dispositivo Funkmeßgerät 41 G (gA) en la caja de distribución de Onglevert.
Dibujo del dispositivo de medición de radio Funkmeßgerät 41 G (fB) con una columna giratoria mejorada, estos dispositivos pronto reemplazaron a los predecesores Funkmeßgerät 41 G (gA).
Dispositivo Funkmeßortungsgerät 213 "Würzburg D" abandonado por un Flak-Abteilung de la Marina.
Detectores de calor
Aparte del método de medición por radio, las baterías solo tenían reflectores y bengalas para apuntar durante el combate nocturno hasta 1941. En la primavera de 1941, a cada sección de artillería naval en el canal se le asignaron algunos dispositivos de detección de calor o infrarrojos.
Estos se basaron en el hecho de que ciertos elementos cambian su resistencia eléctrica a medida que cambia su temperatura. En lugar de la fuente de luz, se incorporó un bolómetro (celda de selenio) en el punto focal del espejo cóncavo de un faro. Cuando era irradiado por una fuente de calor, la resistencia estaba en su punto más bajo o más alto cuando se alcanzaba la radiación máxima o el bolómetro apuntaba exactamente al objetivo.
El resultado se mostró en un tubo Braun separado por lado y altura. Al girar las manivelas había que mover las puntas de las curvas hacia el centro del tubo, de modo que la enderezadora se convirtió en el objetivo. En abril de 1941, la Marine-Artillerie-Abteilung 240 tenía Wärmepeilgeräte en posiciones en Zeebrugge, Ostende, Dunkerque, Blanc-Nez y en Cap d'Alprech, y un depósito de repuestos en Wimereux. Se dice que las baterías Großer Kurfürst y Oldenburg hundieron barcos enemigos con el uso de radiogoniómetros térmicos. Desafortunadamente, se sabe poco sobre este interesante aspecto del control de tiro.
Un reflector 60-cm Scheinwerfer utilizado como detector de calor. El faro está dirigido verticalmente hacia arriba y la cubierta está provista de una tapa protectora. La manivela de ajuste lateral se puede ver frente al asiento de enderezamiento, y la manivela de ajuste de elevación se puede ver encima de este.
Funkmeßortungsgerät 214 "Würzburg Riese"
Sección inferior del cañón 28-cm SK L/50 de la Batterie Großer Kurfürst. Delante del orificio de carga, el obturador está cerrado, la carcasa de carga está plegada. Este se giró lateralmente después del proceso de carga.
Poderosa bola de fuego de un cañón de 40,6 cm SK C/34 de la Batterie Lindemann.
Fuentes
★Waffen-Arsenal Sondrband S-22 — Fernkampfgeschütze am Kanal
